NLS-PT-800 系列產品是一種便攜式、靈活易用的手持?jǐn)?shù)據采集器終端。用于條形碼（包括二維碼） /RFID 數據采集�？蛇x內置 GPRS/CDMA 無線模塊或 802.11 模塊，使其具有廣域 / 局域無線通訊功能。可選紅外照明光源，使其具有識讀隱形條形碼的功能。
該系列產品具有高性能的數據處理，提供在 Microsoft Visual C ＋＋ 環境下的二次開發工具包 （Software Development Kit）， 使客戶能夠方便地編寫各種應用程序，滿足用戶的需要。配套的 二次開發工具包 提供了一個 WebComm 類庫，利用這個類庫，應用程序可以方便的與 Web 服務器打交道，進行信息交換。
該產品系列能夠滿足各種數據采集，數據傳輸?shù)呐�處理�?yīng)用，包括在物流，工業以及商業的應用。特別是設備內置的無線模塊，保證在無線網絡條件下，實現各種廣域和局域的無線通訊應用及其定位功能，由此為用戶提供更加靈活的應用解決方案。

應用配置

型號 / 配置		Laser	Image	RFID	GPRS	CDMA	802.11	BT	備注
PT850	RG	√			√				針對 1D 應用。 “ RB ”系列須根據客戶需求訂制。
	RC	√				√
	RW	√					√
	RB	√						√
PT852	RG		√		√				針對 1D/2D 應用。 “ RB ”系列須根據客戶需求訂制。
	RC		√			√
	RW		√				√
	RB		√					√
PT810	M1			√					該系列產品，及其配置須根據客戶需求訂制。
	T1			√
	E1
CD850	機座，用于充電和數據傳輸
附件	皮革防護套
	970mAH 電池
	數據通訊 + 電源插頭 + 電源適配器

硬件性能

該系列產品設有 23 個可輕巧點擊的按鍵， 160*128 分辨率且具備背光的液晶顯示屏，三種反饋指示：指示燈，蜂鳴器，振動器。
　　 該系列產品配置了高效的 32 位 74MHz 的 ARM7 CPU ，配置 8M RAM 、 16M Flash ROM 。 Flash ROM 可擴展至 128M 。
　　 PT850內置的激光掃描引擎，在經過優化處理的解碼軟件的配合下，表現出出色的數據采集性能。 PT852 的內置的 Image 引擎配置了本公司自主知識產權的 先進技術，使得 PT852 不僅可以識讀 PDF417 、 QR code 、 DataMatrix 等二維碼，還可以用于各種 ISO 標準的一維條形碼的采集。
　　 該系列產品采用的長效鋰電池和系統省電模式，使設備待機 150 小時以上，連續讀碼超過 5000 次。該鋰電池為通用手機電池（ 同Nokia 3310 鋰電池），可方便的從市面上購買。
　　 該系列產品提供了一個全功能 RS232 串口，還另外提供了一個紅外線通訊端口。其內置的雙頻 GPRS/CDMA 模塊提供無線接入英特網和 GPS 的服務。
　　 其實用的結構具備 IP54 工業等級的防水防塵特性，同時具備 1.2 米高度的抗摔性。

性能參數

參數				850	852	810
微處理器				ARM7， 32bit RISC， 74MHz
內存				RAM： 8M，F(xiàn)lash ROM： 2M + 16M，extendable， up to 128M
顯示				LCD 160 by 128 Pixels，4 levels gray，EL backlight
鍵盤				23 keys，cell-phone style
接口		紅外		IrDA 1.0：9.6~115.2Kbps
		串口		RS232：9.6~115.2Kbps
		無線 ( 可選 )	GPRS	Double Frequency： 900/1800MHZ， 85.6Kbps （Max）
			CDMA	Double Frequency：900/1800MHZ，153.0Kbps （Max）
			IEEE 802.11b	2.4GHz， DSSS， 14dBm，WEP 64/128
			藍牙	Class I， 115.2Kbps （Max） 100M
				Class Ⅱ， 115.2Kbps （Max） 10M
識讀方式				Laser	Image：640* 480 CMOS	RFID
識讀碼制				1D （ISO）	2D：PDF417， QR Code，DataMatrix 1D：Code 128 、EAN-13 、EAN–8 、Code 39、UPC-A 、UPC – E、Codabar、Interleaved 2 of 5、China Post25、ISBN/ISSN、Code 93 etc.	（Depending）
識讀精度				≥ 6mil	≥ 3 mil
提供光源				650nm	Visible LED Diode 630 nm ± 10 nm
光源強度					1000 LUX （in 130mm）
適應 PCS 值					≥ 30%
環境照度					0~100,000 lux
讀碼距離				請參閱以下條款	45mm -450mm
視場角度 Roll, Pitch, Yaw					360°，45° ， 45°
電源	電池			970mAH Li （compatible with NOKIA 3310， 3330）
	待機時間			150 hours （standby）		（Depending）
	掃描次數			>10000	>5000	（Depending）
	電源適配器			DC5.6V， 1.5A AC Power：AC100~240V， 50~60HZ
	最大功耗			< 1.5W （MAX）
環境	工作溫度			-5 ℃ ~ + 45 ℃
	儲存溫度			-20 ℃ ~ + 55 ℃
	工作濕度			5%~95% RH （no condensation）
	跌落高度			1.2 m，to concrete
外形尺寸				200 （D）* 72 （W） * 34 （H） mm
重量				300g
系統平臺				uBase/Linux
開發工具				uToolsTM 2 (Microsoft Visual C++ 6.0 Add-In)
國際認證				CE EMC Class B

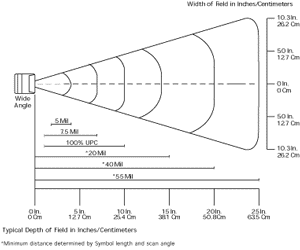

Laser 讀碼視場圖

Image 讀碼性能

Code Size	Smart Focus – 90mm	Standard Focus – 110mm	Long Focus – 150mm
	Near ~ Far	Near ~ Far	Near ~ Far
Code39 5mil	65 mm ~ 95 mm	90mm ~ 120 mm	105mm ~ 120 mm
Code39 10mil	65 mm ~ 135 mm	65mm ~ 185 mm	65 mm ~ 205 mm
PDF417 5mil	55 mm ~ 105 mm	75mm ~ 120 mm	95 mm ~ 125 mm
PDF417 10mil	50 mm ~ 135 mm	60mm ~ 180 mm	70 mm ~ 210 mm
DataMatrix 10mil	45 mm ~ 125 mm	65mm ~ 155 mm	80 mm ~ 180 mm
DataMatrix 15mil	35 mm ~ 140 mm	40mm ~ 180 mm	55 mm ~ 220 mm
QR Code 10mil	45 mm ~ 115 mm	60mm ~ 160 mm	70 mm ~ 175 mm
QR Code 15mil	35 mm ~ 145 mm	45mm ~ 180 mm	55 mm ~ 215 mm

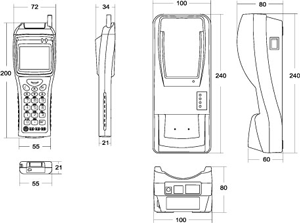

外形尺寸

有關RFID
可適應的 RFID 模塊如下：
　　 TAG ： Mifare （ ISO 14443A ）， TI （ ISO 15693 ）
　　 頻率： 13.56 MHz
　　 最大距離： 100 mm
　　 通訊協議 : plain ASCII

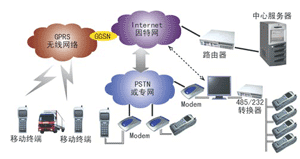

GPRS/CDMA 廣域無線網絡
NLS-PT-800 系列產品內置的 GPRS/CDMA 無線模塊，可使產品隨時隨地實現網絡在線、訪問英特網、與服務器交流數據等功能。除了無線之外， PT800 系列產品還能通過常用調制解調器撥號上網，或通過 RS485 網橋訪問英特網。

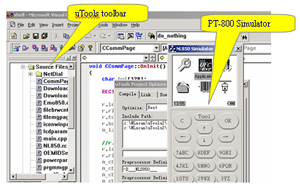

二次開發工具包—— uTools
PT800 系列產品采用了自主知識產權的操作系統 uBase-III 。該操作系統具備實時多任務內核、 Flash 文件數據存儲系統、 TCP/IP/PPP 網絡協議、嵌入式圖形系統和多種實用庫。同時提供了一個功能強大的二次開發工具 uTools ，它用于生成 uBase 程序。 uTools 置入 Microsoft Visual Studio C++ 6.0 IDE 。作為一個增加的 IDE ， uTools 提供 app-wizard，project manager， source codes/resources editor， native/cross-compiler，programs emulator/debugger，二次開發包和下載器，所有這些開發工作都能在一個便于使用的 IDE 中完成。

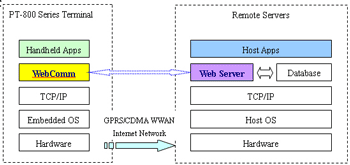

WebComm
WebComm ，是一個 C++ 類庫，用于支持便攜式數據采集器與 Web 服務器的連接。 WebComm 提供 HTTP transfer, XML parser，和一套易于使用者的 API 。擁有 WebComm ，可使 PT-800 設備方便地和 Web 服務器進行數據交換。
