本產品采用自主條形碼解碼軟件，激光（或者自主識讀模組）識讀引擎，應用 GPRS ，藍牙，具有 RS232 ，USB口，彩色液晶屏幕、數字功能鍵盤的，用于識讀條形碼（主要針對一維條形碼），也可內置 RFID 識讀模組，識讀 RFID 射頻卡，可以作為便攜式設備、槍式設備、固定式設備應用，廣泛地適應于物流及其物流最終消費的應用。

應用配置
該產品的應用配置，可以有多種選擇。例如可以選用主機作為一種獨立便攜式設備應用；可以選擇主機直接與 PC 連接使用；可以選擇槍把 GUN6301 ，作為一種槍式數據采集應用；可以選擇主機與 CD6301 的組合應用，可以選擇主機與 GUN6302 與 CD6302 的應用選擇，可以選擇包括 RS232/USB/ 藍牙/KBW等接口。列舉如下：

型號	產品說明	應用組合	功能配置
			R	B1	B2	USB	KBW	Ethernet	Charge
PD6300R	采集器 激光方式 19 鍵 帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6300RB1			R	B1					√
PD6300RB2			R		B2				√
PD6300U		可與 CD6301 ， GUN6301 組合				U
PD6301R	采集器 激光方式 無鍵 不帶 OLED	只能與 GUN6301 組合作為槍式采集器使用	R						√
PD6301U						U
PD6302R	采集器 激光方式 7 鍵 不帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6302RB1			R	B1					√
PD6302RB2			R		B2				√
PD6302U		可與 CD6301 ， GUN6301 組合				U
PD6310R	采集器 攝像式 19 鍵 帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6310U		可與 CD6301 ， GUN6301 組合				U
PD6311R	采集器 攝像式 無鍵 不帶 OLED	只能與 GUN6301 組合作為槍式采集器使用	R						√
PD6311U						U
PD6312R	采集器 攝像式 7 鍵 不帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6312U		可與 CD6301 ， GUN6301 組合				U
PD6320R	采集器 RFID 方式 19 鍵 帶 OLED	可與 CD6301 ， GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6320RB1			R	B1					√
PD6320RB2		可與 CD6301 ， GUN6301 組合	R		B1				√
PD6320U						U
PD6321R	采集器 RFID 方式 7 鍵 不帶 OLED	只能與 GUN6301 配合作為槍式采集器使用	R						√
PD6321U						U
PD6322R	采集器 RFID 方式 無鍵 不帶 OLED	可與 CD6301, GUN6301 ， GUN6302 ＋ CD6302 組合	R						√
PD6322RB1			R	B1					√
PD6322RB2			R		B2				√
PD6322U		可與 CD6301 ， GUN6301 組合				U
CD6301C	底座 用于充電和 據傳輸	與上述采集器配套使用							√
CD6301R/K			R				K		√
CD6301R/KB1			R	B1			K		√
CD6301R/KB2			R		B2		K		√
CD6301E								E	√
CD6301EB1				B1				E	√
CD6301EB2					B2			E	√
CD6302C	底座 用于固定式數據采集、充電和數據傳輸	與上述采集器配套使用							√
CD6302R/K			R				K		√
CD6302R/KB1			R	B1			K		√
CD6302R/KB2			R		B2		K		√
CD6302E								E	√
CD6302EB1				B1				E	√
CD6302EB2					B2			E	√
GUN6301	槍把	配 USB 線或 RS232 線使用	R			U			√
GUN6302	槍把	配 CD6302 使用							√
CBL6301	數據線	Earphone- RS232 ，用于 PD63XX
CBL6302		Earphone-USB ，用于 PD63XX
CBL6303		RJ45-RS232 ，用于 GUN6301
CBL6304		RJ45-USB ，用于 GUN6301
CBL6305		RJ45-RS232 ，用于 CD6301,CD6302
CBL6306		RJ45-KBW ，用于 CD6301,CD6302
PRC6301	保護套	PD63XX 單獨使用的橡膠保護套
PRC6302		PD63XX 與 GUN6301 、 GUN6302 配合時的橡膠保護套
PRC6303		PD632X 與 GUN6302 配合時的橡膠保護套
BTY6301	電池	3.6V 1200mAH 鋰電池 ( 同 SONY NP － FR1 ) ，用于 PD63XX
BTY6302		3.6V 2000mAH 鋰電池，用于 GUN6302
ADP6300	電源適配器	提供工作電源或充電電源

I. 從識讀方式分采集器為三個部分，即采用 Laser、 Image、 RFID ，分別以型號數字的第三位數表示，即 PD630X 表示 Laser 方式， PD631X 表示 Image 方式 ，PD632X 表示 RFID 。
II. 采集器的外觀有三種方式，即 PD63X0 表示有 OLED ，有 19 個鍵， PD63X1 表示無 OLED ，無鍵盤， PD63X2 表示無 OLED ，有 7 個功能鍵。
III. 采集器的具體配置以其后邊的后綴表示，“ R ”表示 RS232 ，“ BT 1 ” 表示藍牙 class I ，“ BT 2 ” 表示藍牙 class II 等等。
IV. 其他配套件表示方法是，“ GUN ”表示槍把，“ CD ”表示機座，“ CBL ”表示配置線，“ PRC ”表示防護罩，“ BTY ”表示電池，“ ADP ”表示電源適配器。

硬件性能
　　 該系列產品的主機，采用 32 bit RISC， 60MHz CPU， 1M 內存。可配置 OLED， 數字鍵盤，功能鍵盤。可內置藍牙模塊， RFID 模塊， Image 識讀引擎。具有 RS232 口，USB 口，KBW 口、以太網口�？蛇x配各種口線，防護套。產品小巧大方，手感好�？勺R(shí)讀各種一維條形碼，可配置符合 ISO 14443A Mifire13.56 和符合 15693 TI 13.56FRID 模塊 。


性能參數

產品系列	NLS-PD6300 系列	NLS-PD6310 系列	NLS-PD6320 系列
性能特性
識讀方式	激光	攝像	RFID
微處理器	32 位 RISC, 60MHz
內存	RAM32K ， Flash 1M
液晶	OLED 顏色 : 藍 / 黃 點陣 : 128*64
輸入電壓	6V DC ± 0.25 V
工作電流	最大 :500 mA @ 6 VDC
休眠電流	3mA
功耗	最大 1.5W
適配器	6.0 VDC @ 1.5A
主機電池	3.6V 1200mAH 鋰電池 ( 同 SONY NP － FR1 )
槍把電池	3.6V 2000mAH 鋰電池
操作性能
光源	650nm 可見激光二極管	630 nm 可見發光二極管	工作頻率	13.56MHz
掃描次數	100 次 / 秒	30 次 / 秒	最大距離	100mm
讀碼范圍	見下頁	見下頁	通訊協議	Plain ASCII
碼制	Code 128 、 EAN-13 、 EAN – 8 、 ISBN/ISSN 、 Interleaved 2 of 5 、 UPC-A 、 UPC – E 、China Post25 、 Codabar 、 Code 39 、 Code 93 等。		支持標簽	TI Mifare 1 I-code
通訊接口	主機： RS232 、 USB 底座： RS232 、鍵盤口、以太網口
無線數據通信
通訊方式	藍牙 Class1 或 藍牙 Class2
環境參數
工作溫度	-5 ℃ ~ + 45 ℃
儲存溫度	-20 ℃ ~ + 55 ℃
工作濕度	5% to 90% ( 無凝結 )
儲存濕度	5% to 90% ( 無凝結 )
燈光	最大 4,000 Lux	最大 100,000 Lux
陽光	最大 8,000 Lux max
跌落高度	1.2 米 （帶橡膠防護套）
物理參數
主機尺寸	104mm × 57mm × 34 mm
重量	110 克	120 克	125 克
鍵盤	可選 19 鍵、 7 鍵、無鍵
通過認證
電磁兼容	FCC 第 15 部分 Class B ， CE EMC Class B

Laser 讀碼視場圖

Image 讀碼性能

1D Code	Depth of Field
Code 39 5 mils	70 to 100 mm
Code 39 10 mils	100 to 160 mm

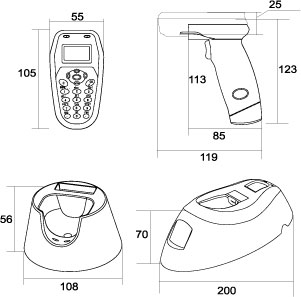

外形尺寸


二次開發工具
　　本產品軟件構架為：應用程序 ＋ SDK 開發的開發包（即一套二次開發工具包和開發文檔）。該開發支持軟件，可以從本公司網站免費下載。本公司提供終身服務。
　　 SDK 將提供豐富的應用示例代碼。示例代碼包含：時間設置，條形碼設置，藍牙設置，顯示設置，揚聲器設置，安全設置，以及對 TECPACK 的操作等。
